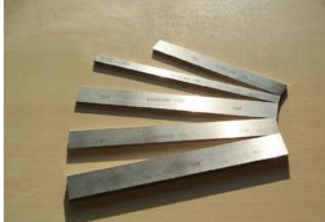

SKH9模具鋼材為鎢鋼高速度鋼,適宜制作強力切開用耐磨,耐沖擊各種東西,高檔沖模,螺絲模,較需耐性及形狀繁雜東西,銑刀,鉆頭號.

①W-MO系(6-5-2型)高速度東西鋼最有普遍性,尤其是SKH51是在世界上用量很多,替代于W型高速度東西鋼SKH2.

②碳化物安排纖細,規整,散布杰出.并且安排均勻.所以耐磨性和耐性方面比較均衡.特別因為僅是碳含量上的添加或削減,因此不損壞高溫特性,可接連且大幅度改動鋼材性質.需求耐性時低碳素鋼種適用,對硬度、耐磨性有要求的情況下合適選用高碳素鋼鐘.

③賦有熱作、冷作可塑性,被削性和研磨性也杰出.用處刀具業:刮刀、滾齒刀、銑刀、鉆頭號鑄造業:鑄造模具

螺絲業:六角等打頭成型模、牙攻、沖頭熱處理溫度及參閱辦法：

退火:溫度800~880℃,以10~20℃/Hr爐冷至約600℃,硬度在HB269以下;應力消除:溫度650~750℃,爐中冷卻SKH9淬火:

預熱1:溫度550~600℃,每25mm堅持30分鐘

預熱2:溫度850~900℃,每1mm堅持20~30秒預熱3:溫度1050~1100℃,每1mm堅持20~30秒,適于大型雜亂工件奧斯田鐵化:溫度1170~1240℃,每1mm堅持10~15秒淬火介質:油、熱浴、空氣或氣體;回火:溫度540~570℃,每25mm堅持60分鐘以上,回火次數3次以上,硬度HRC64以上.
